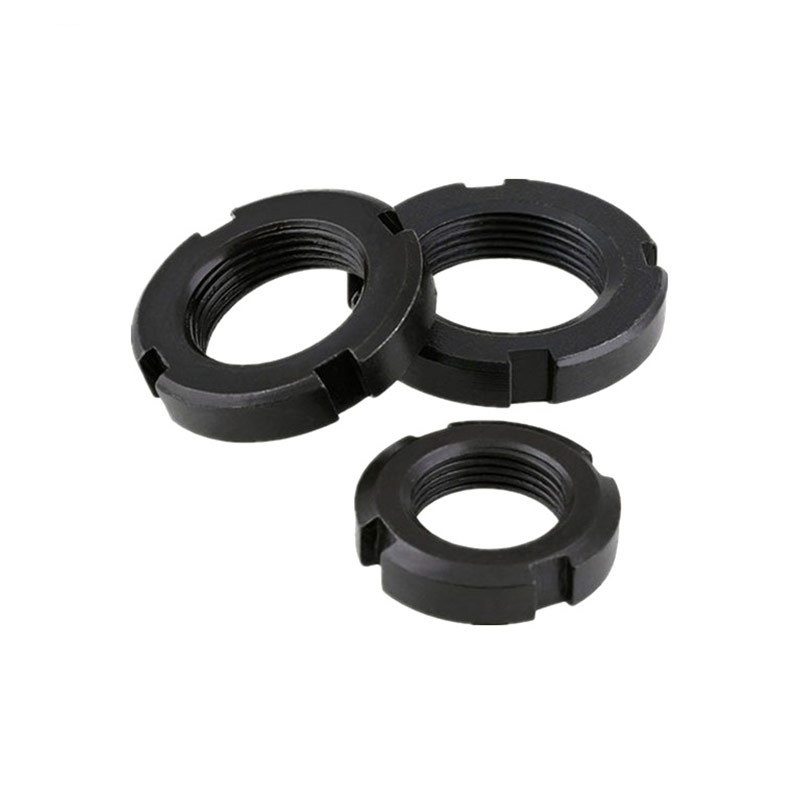

رمح الجوز

تم تصميم فتحة صامولة العمود المخصصة Xiaoguo® المصنوعة في الصين خصيصًا لتكون متوافقة مع الأدوات المخصصة، واختيار أحدث صامولة العمود سيعزز بشكل كبير كفاءة التجميع. مما يجعل التثبيت والتفكيك مريحًا للغاية.

إرسال استفسار

وصف المنتج

كيفية اختيار المعالجة السطحية المناسبة؟

يعتمد اختيار المعالجة السطحية لجوز العمود بشكل أساسي على بيئة الاستخدام المحددة ومتطلبات الميزانية والأداء.

(1) أولوية الميزانية، البيئة الداخلية الجافة: الخيار المفضل هو الجلفنة الكهربائية.

(2) الظروف الخارجية القاسية / المقاومة العالية للتآكل: الخيارات المفضلة هي الجلفنة بالغمس الساخن أو الطلاء بالنيكل اللاكهربائي.

(3) مثبتات عالية القوة (درجة 10.9 وما فوق): يجب اختيار العملية التي لا تحتوي على خطر التقصف الهيدروجيني، مثل Dacromet أو الجلفنة الميكانيكية.

(4) لتحضير الطلاء أو لتقليل الاحتكاك: اختر الفوسفات.

(5) متطلبات المظهر المحددة: للحصول على تأثير تشطيب المرآة، يمكن اختيار طلاء الكروم؛ للحصول على مظهر أسود نقي وكثيف، يمكن اختيار اللون الأسود الكهربي.

(6) المتطلبات الوظيفية الخاصة (مقاومة درجات الحرارة العالية / مقاومة الالتصاق): حدد طلاء تفلون.

(7) ملتزمون جدًا بحماية البيئة: نحن نعطي الأولوية لاستخدام العمليات الجديدة الصديقة للبيئة مثل طلاء Dacromet الخالي من الكروم وطلاء الزنك بالغمس الساخن.

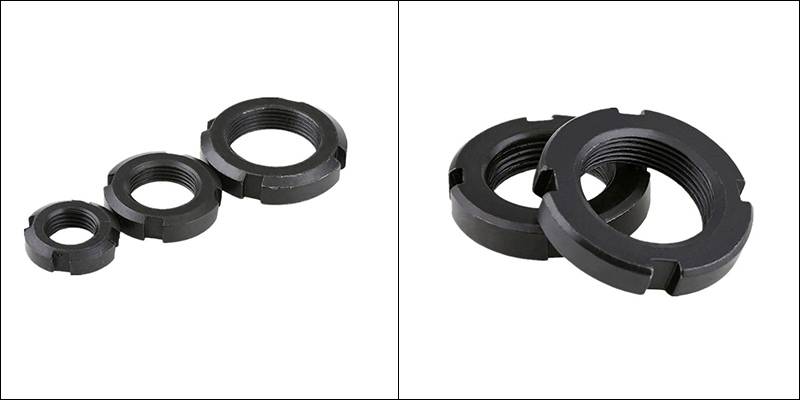

Shaft Nut

ميزات التصميم الهيكلي

لقد تم تصميم صامولة العمود بدقة من حيث الهيكل. تكمن ميزات تصميمه بشكل أساسي في جوانب الخيط وآلية القفل والشكل.

(1) تصميم الخيط

إنه بمثابة الأساس لجوز العمود وهو ضروري لضمان قوة الاتصال ودقته.

خيط رفيع: جميع صواميل العمود مجهزة بخيط رفيع. الزاوية الحلزونية للخيط الرفيع صغيرة، مما يضمن أداء ممتاز للقفل الذاتي. إنها مناسبة بشكل خاص للتطبيقات المعرضة للأحمال الديناميكية.

تفاوت عالي الدقة: عادةً ما يتم تصنيع الخيط الداخلي للجوز وفقًا لمعيار ISO 965-2 6H أو 5H، في حين يوصى باستخدام تسامح عمود التزاوج 6 جرام.

(2) آلية مكافحة الارتخاء والقفل

هذا هو جوهر وظيفة "القفل" للصامولة، وهي مقاومة الاهتزازات والتأثيرات بشكل فعال.

النوع المشقوق: هذا هو التصميم الأكثر كلاسيكية. إنها تحقق مقاومة الارتخاء عن طريق تصنيع 4 إلى 8 فتحات شعاعية على الدائرة الخارجية للصامولة.

براغي القفل المحورية: يدمج هذا التصميم براغي القفل على جسم الصامولة. يتكون التصميم المشترك من 3، 4، أو 8 براغي موزعة بالتساوي، مما يضمن التوزيع الموحد لقوة القفل.

لقط التشوه المرن: هذا تصميم دقيق للغاية. يحتوي الجسم الرئيسي للجوز على هيكل "الحجاب الحاجز المرن" أو "الغشاء". عند شد المسمار، يخضع الغشاء لتشوه مرن يمكن التحكم فيه، مما يؤدي إلى احتكاك محيطي كامل بزاوية 360 درجة.

القفل المحوري وقاعدة الأسنان: قوة القفل لنوع القفل المحوري تكون موازية لمحور الخيط؛ نوع قفل قاعدة الأسنان على اتصال بقاعدة الخيط (بزاوية حوالي 30 درجة) من خلال آلية القفل، والتي يمكن أن تمنع بشكل فعال تشوه جسم الجوز.

(3) تصميم الشكل

يحدد التصميم الخارجي سهولة التركيب ومساحة التشغيل وسهولة الصيانة.

الجسم الرئيسي الدائري: تصميم الجسم الرئيسي الدائري يتجنب بشكل فعال التداخل الدوراني.

واجهة الأداة المتخصصة: الفتحة: تستخدم بشكل أساسي مع مفتاح الربط على شكل خطاف.

الوجه النهائي: هناك ثقوب مصممة على السطح النهائي، يمكن شدها باستخدام مفتاح ربط أو قضيب أسطواني.

التصميم المائل: وفقًا للمعايير (مثل DIN 981)، عادةً ما تحتوي صواميل العمود على مشطوف بزاوية 30 درجة، مما يساعد على توجيه غسالة القفل ويسهل تركيبها بشكل صحيح أثناء التثبيت.

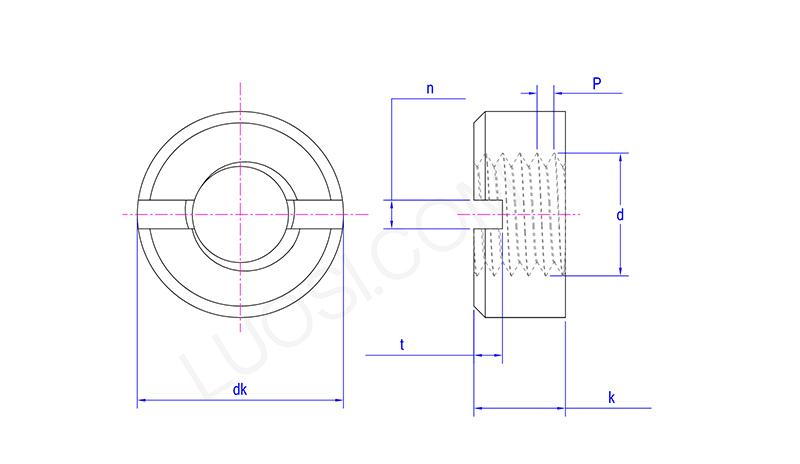

Shaft Nut

الاثنين	م3.5	م4	م5	م6	م8	م10	م12	م14	م16	م18	م20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
دك ماكس	7	8	9	11	14	18	21	24	26	29	32
لا أعرف دقيقة	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
ك كحد أقصى	3	3.5	4.2	5	6.5	8	10	11	12	13	14
ك دقيقة	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ن دقيقة	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
ن ماكس	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ر دقيقة	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
تي ماكس	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
