دين 1804 الجوز

المورد والشركة المصنعة الصينية Xiaoguo® متخصصة في صمولة DIN 1804 التي يمكن إعادة استخدامها. يوفر المنتج فعالية عالية من حيث التكلفة ويمكنه تقليل تكاليف الصيانة بشكل فعال على المدى الطويل. إذا قمت بشراء صواميل DIN 1804 السائبة، فستحصل على سعر أكثر ملاءمة.

إرسال استفسار

وصف المنتج

أدوات التثبيت

على الرغم من أن صامولة DIN 1804 تتمتع ببنية بسيطة، إلا أن التثبيت الصحيح هو المفتاح لضمان أداء القفل.

(1) الأداة الأساسية: مفتاح ربط من النوع الخطافي (يجب استخدامه)، المعيار المشترك هو DIN 1810.

هناك أشكال مختلفة:

1) النوع الثابت مع الأنف المرتفع: متوافق مع معيار DIN 1810، وهو الخيار القياسي الأكثر استخدامًا.

2) النوع المفصلي/القابل للتعديل: أداة واحدة تغطي مواصفات متعددة، مناسبة للحالات ذات ظروف العمل المتغيرة.

3) نوع المجموعة: مثل مجموعة مكونة من 8 قطع، تحتوي على مواصفات مختلفة، مما يسهل الإدارة والاستخدام المركزيين.

(2) الأدوات المساعدة: مفتاح عزم الدوران: لضمان التحكم الدقيق في قوة القفل، تم تصميم العديد من مفاتيح الربط من النوع الخطاف بواجهات لسان مربعة يمكن توصيلها بمفاتيح عزم الدوران. (3) الملحقات المضادة للارتخاء: لتحقيق تأثير مضاد للارتخاء، يجب إقران الصمولة بجهاز مضاد للارتخاء المطابق، مثل غسالة القفل أو لاصق قفل الخيط.

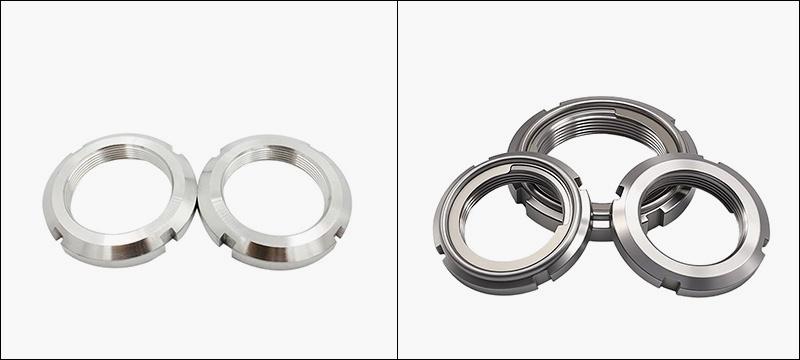

DIN 1804 Nut

خطوات التثبيت

(1) التحضير قبل التثبيت

تأكيد المواصفات: تأكد من أن مواصفات الخيط الخاصة بالصامولة DIN 1804 متوافقة مع مواصفات العمود.

فحص التنظيف: قم بتنظيف العمود وخيوط الصمولة وأسطح ربط المفاتيح جيدًا، وتحقق من عدم وجود أي نتوءات أو أضرار.

تأكد من السطح الحامل: أثناء التثبيت، يجب أن يواجه جانب الصمولة مع السطح المصنوع آليًا بدقة المحمل أو الوجه النهائي لقطعة العمل.

(2) التشديد الأولي

الإدخال اليدوي: قم بمحاذاة الصامولة مع نهاية العمود مقدمًا، ثم أدخلها يدويًا لمدة 2 إلى 3 لفات.

(3) جهاز مضاد للارتخاء

قم بتثبيت غسالة القفل وفقًا لنظام منع الارتخاء (يجب أن يكون اللسان الداخلي بمحاذاة مجرى المفتاح الموجود على العمود) أو قم بتطبيق لاصق قفل الخيط.

(4) التشديد النهائي

أدخل بعناية الأنف البارز لمفتاح ربط الخطاف في أخدود الصامولة (لاحظ أنه بدءًا من مواصفات M45x1.5، تحتوي الصامولة على 6 أخاديد، وتحتاج إلى تطبيق القوة بشكل أكثر توازنًا)

(5) القفل والتأكيد

استخدام مانع الارتخاء الميكانيكي (حلقة القفل): بعد ربط الصامولة، قم بثني اللسان الخارجي للحلقة وأدخله في أي فتحة في الصامولة لتحقيق القفل الميكانيكي.

استخدام مانع التفكك الكيميائي (لاصق قفل الخيط): ضعه بعد تنظيف الخيوط وقبل الشد، وانتظر حتى يجف.

الفحص النهائي: استخدم مفتاح عزم الدوران لإعادة فحص عزم الدوران.

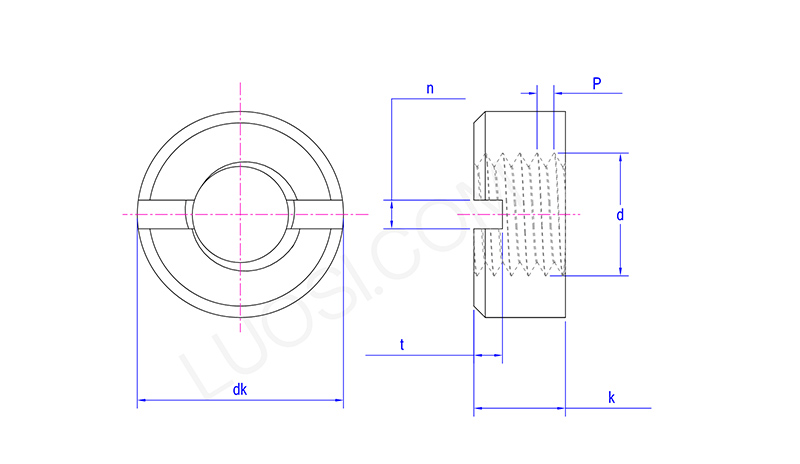

DIN 1804 Nut

الاثنين	م3.5	م4	م5	م6	م8	م10	م12	م14	م16	م18	م20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
دك ماكس	7	8	9	11	14	18	21	24	26	29	32
لا أعرف دقيقة	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
ك كحد أقصى	3	3.5	4.2	5	6.5	8	10	11	12	13	14
ك دقيقة	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ن دقيقة	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
ن ماكس	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ر دقيقة	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
تي ماكس	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

تعليمات التثبيت

(1) لا تخلط بين الأسطح الحاملة: تأكد من أن سطح d3 المصنوع بدقة على اتصال وثيق، مع السطح الخشن الذي يواجه اتجاه تشغيل الأداة.

(2) تعتبر قيمة عزم الدوران ذات أهمية حاسمة: قد يؤدي عزم الدوران المرتفع بشكل مفرط إلى إتلاف الخيوط أو يتسبب في تشوه العمود؛ يؤدي عزم الدوران العالي غير الكافي إلى قوة ربط مسبقة غير كافية، مما يجعل صامولة DIN 1804 عرضة للارتخاء.

(3) الاستخدام السليم للأدوات: تأكد من أن حجم مفتاح المقبس يتطابق تمامًا مع القطر الخارجي للجوز لتجنب إتلاف الفتحة.

(4) يجب أن تؤخذ قوة التحميل المسبق في الاعتبار: عند استخدامها لتحمل التحميل المسبق، من الضروري ضبط قوة التحميل المسبق بدقة باستخدام الطرق الاحترافية.

(5) الفحص المنتظم: أثناء التشغيل الأولي للمعدات أو بعد الإصلاحات الرئيسية، من الضروري إجراء فحوصات منتظمة على حالة قفل الصواميل لمنع الارتخاء.
