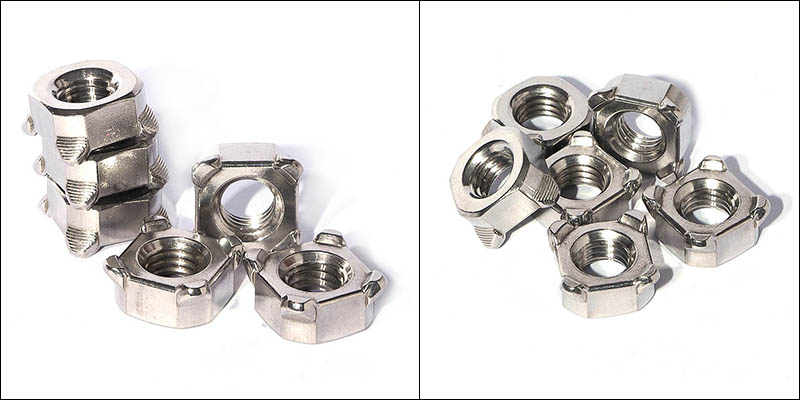

M8 مربع الجوز الملحومة

(1) تعريف المنتج

إن الجوز الملحوم المربع M8 عبارة عن أداة تثبيت خاصة ذات شكل مربع وأربعة نتوءات لحام في الزوايا السفلية. يتم تثبيته بشكل دائم على الصفائح المعدنية من خلال لحام البقعة بالمقاومة ويوفر ثقبًا داخليًا موثوقًا لوصلات البراغي اللاحقة. يتوافق هذا الجوز مع معيار DIN 928 وهو أحد مواصفات صواميل اللحام الأكثر استخدامًا في صناعات مثل السيارات والأجهزة المنزلية والآلات الزراعية.

(2) تطبيق المعايير

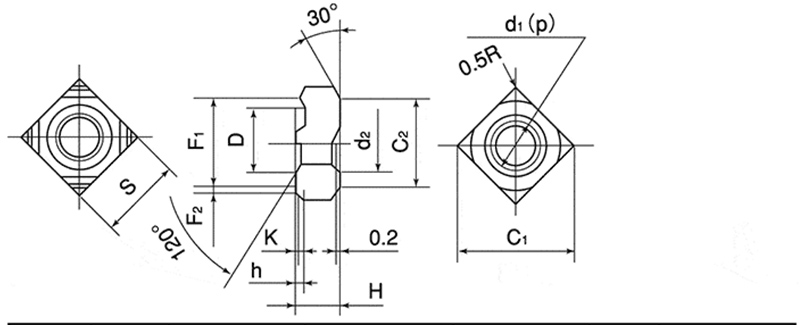

يتم إنتاج الصامولة الملحومة المربعة M8 بما يتفق بدقة مع معيار DIN 928:2013-12. تحدد هذه المواصفة القياسية الأبعاد والمتطلبات الفنية للصواميل الملحومة المربعة ذات الخيط الخشن الذي يتراوح من M4 إلى M16 والخيط الناعم الذي يتراوح من 8 مم إلى 16 مم. درجة المنتج هي A. يتطلب معيار DIN 928 أن يحتوي الفولاذ المستخدم في الصواميل الملحومة على محتوى كربون بنسبة ≥0.25% لضمان أداء لحام جيد.

معلمات عملية اللحام

معلمات اللحام هي العامل الأساسي لضمان جودة اللحام. يجب تعديل معلمات اللحام للصامولة الملحومة المربعة M8 وفقًا لمادة لوحة القاعدة وسمكها، وما إلى ذلك. وفيما يلي المعلمات المرجعية في ظل ظروف العمل النموذجية:

(1) تيار اللحام

القيمة الموصى بها هي 5000 - 8000 ألف

بالنسبة للمكسرات صغيرة الحجم (مثل M4-M6)، يمكن التحكم في التيار ضمن 3000 - 5000 أمبير؛ بالنسبة للحجم المتوسط ​​(M8-M10)، على سبيل المثال، الجوز الملحوم المربع M8، تيار اللحام هو 5000 - 8000 أ؛ أما للأحجام الكبيرة (M12 فما فوق) فتحتاج إلى 8000 – 10000 أمبير

(2) الضغط الكهربائي

القيمة الموصى بها هي 2.5 - 4.0 كيلو نيوتن

يجب أن يتسبب الضغط في تسطيح النتوءات المتعددة بشكل موحد بحوالي 1/3 قبل توصيل الطاقة. إذا كان الضغط مرتفعًا جدًا، فقد يتم تسطيح النتوءات قبل الأوان؛ إذا كان منخفضًا جدًا، فقد يتسبب ذلك في تناثر السوائل.

(3) وقت اللحام

القيمة الموصى بها هي 8 - 15 دورة (حوالي 0.16 - 0.3 ثانية)

وقت اللحام أقصر من وقت اللحام البقعي في نفس نقطة اللحام. بعد تحديد ضغط القطب والتيار المناسبين، قم بضبطه للحصول على نقاط لحام مرضية.

فحص الجودة

للتحقق من قوة اللحام للصواميل، يجب إجراء فحص جودة ما بعد اللحام. تشمل الطرق الرئيسية ما يلي:

(1) اختبار عزم الدوران: أدخل المسمار المطابق في الصامولة الملحومة، وقم بتطبيق عزم الدوران المحدد باستخدام مفتاح عزم الدوران. إذا لم تدور الصامولة الملحومة المربعة M8 ولم تتمزق نقطة اللحام، فإنها تعتبر مؤهلة.

(2) اختبار قوة الدفع: قم بتطبيق قوة الدفع المحورية على الصامولة الملحومة، وقم بتسجيل الحد الأقصى لحمل الكسر باستخدام آلة اختبار عالمية. يجب أن يحدث الكسر في المادة الأساسية.

(3) الفحص البصري: قم بإجراء فحص بصري لمعرفة ما إذا كانت الصواميل مائلة، وما إذا كانت على اتصال كامل بمواد الصفائح، ولمعرفة أي تناثر أو شقوق. في الوقت نفسه، استخدم كتلة قياس للتحقق مما إذا كانت الخيوط قد تشوهت بسبب اللحام.
