صواميل اللحام ذات الإسقاط المربع

يسعد المورد الصيني Xiaoguo® بتزويد صواميل اللحام الإسقاطية المربعة عالية الجودة في المخزون والتي تتميز بأربعة نتوءات لحام موزعة بالتساوي. يضمن الهيكل رباعي الزوايا أنه حتى في ظل الاهتزاز الشديد، لن يكون هناك أي إزاحة أو دوران نسبي، مما يضمن اتصالًا مستقرًا.

نموذج:Q 371-1999

إرسال استفسار

وصف المنتج

الخصائص الهيكلية

صواميل اللحام الإسقاطية المربعة عبارة عن صمولة مربعة ذات نتوءات لحام متعددة في الأسفل. ويتمحور تصميمها الهيكلي حول ثلاثة أهداف رئيسية: موثوقية اللحام، وتحديد المواقع بدقة، والأداء المضاد للدوران.

[1] قاعدة مربعة

(1) الشكل: مربع كامل أضلاعه الأربعة متساوية في الطول وزواياه الأربع قائمة. يمكن أن يمنع الدوران تلقائيًا عندما يتناسب مع الفتحة المربعة لقطعة العمل.

(2) عرض الحافة: على سبيل المثال، M8 هو 14 مم، M10 هو 17 مم. إنه يوفر مساحة كافية لتحمل الضغط لمنع الصواميل من الالتصاق بالمادة الأساسية أثناء اللحام.

(3) السُمك (الارتفاع): عادة من 6 إلى 10 ملم. إنه يضمن طول مشاركة خيط كافٍ لتوفير قوة الاتصال.

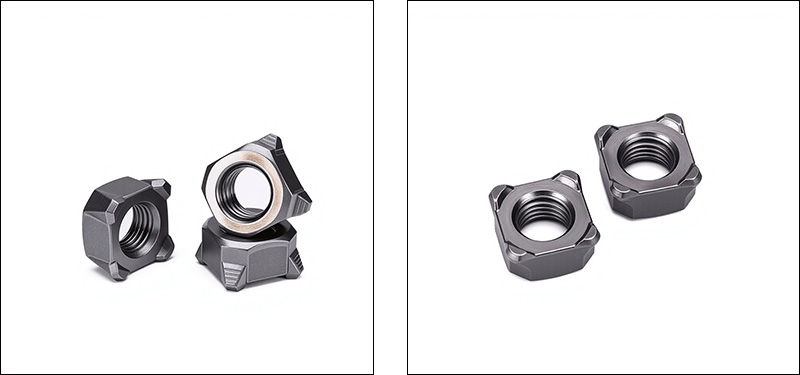

Square Projection Weld Nuts

【2 】 مشروع اللحامالإجراءات

(1) الكمية: يتم توزيعها بطريقة متناظرة من أربع نقاط لضمان تيار موحد ونواة لحام متوازنة

(2) الموضع: عند الزوايا الأربع للسطح السفلي، بالقرب من الحافة، لتعزيز ثبات اللحام

(3) الشكل: شكل كروي أو مخروطي الشكل، ذو قمة ناعمة

(4) الارتفاع: 0.5 ~ 1.2 مم، لضمان الاتصال الوثيق مع المادة الأساسية

العرض/القطر: حوالي 1.5 ~ 2.5 ملم

[3] خيط داخلي

(1) مواصفات الخيط: متري M4 إلى M16، إمبراطوري #6 إلى 5/8 بوصة. يشكل اتصالاً قابلاً للفصل مع البراغي المطابقة.

(2) دقة الخيط: 6H (متري)، 2B (إمبراطوري). يضمن توافقًا جيدًا بين صواميل اللحام الإسقاطية المربعة والمسمار.

(3) طول الخيط: يوفر طولًا كافيًا لمشاركة الخيط.

(4) اتجاه الخيط: يمكن أن تحتوي نهاية الإدخال على حواف لسهولة إدخال الترباس.

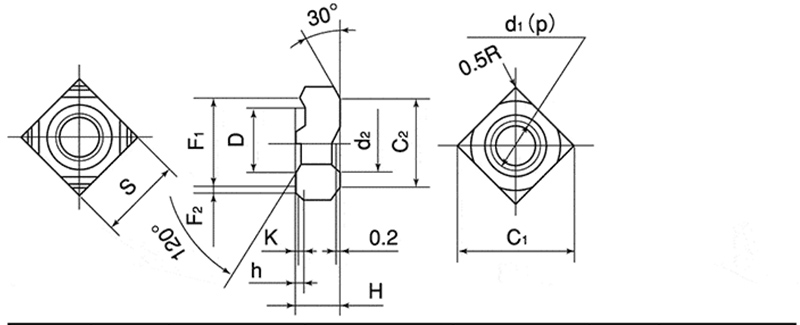

Square Projection Weld Nuts

d	p	S		H		h		K	D
القطر الاسمي	يقذف	البعد الأساسي	تسامح	البعد الأساسي	تسامح	البعد الأساسي	تسامح	البعد الأساسي (تقريبي)	البعد الأساسي	تسامح
م4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1 一0.3
م5	0.8	10.0		4.0		0.8		0.2	7.0
م6	1.0	11.0		5.0		0.8		0.2	9.0
م8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

الأسئلة المتداولة

(1) ما هي طريقة اللحام المناسبة لصواميل اللحام الإسقاطية المربعة؟ ما هي المعلمات؟

الطريقة الأكثر استخدامًا هي لحام إسقاط المقاومة. خذ لحام صمولة فولاذية منخفضة الكربون M8 على لوحة فولاذية منخفضة الكربون مقاس 1.5 مم كمثال. المعلمات المرجعية هي: التيار 8-11 كيلو أمبير، ضغط القطب 2.5-4.0 كيلو نيوتن، تردد اللحام 8-15 دورة (حوالي 0.16-0.3 ثانية).

(2) ما هي المعايير التي تتوافق معها صواميل اللحام ذات الإسقاط المربع؟

نحن نتبع بدقة DIN 928 (المعيار الألماني، الأكثر استخدامًا على مستوى العالم)، ASME B18.1 (المعيار الأمريكي) وGB/T 13681.2 (المعيار الوطني الصيني).

(3) كيفية ضمان أداء اللحام للصواميل؟

جوهر أداء اللحام هو أن محتوى الكربون يجب أن يكون ≥ 0.25%. نقوم بإجراء التحليل الطيفي على كل دفعة من المواد الخام لضمان أن التركيب الكيميائي مؤهل. في الوقت نفسه، يتم التحكم بشكل صارم في ارتفاع وشكل النتوءات ضمن نطاق التسامح.
